Eelmises postituses sai esitatud küsimus, millele tükk aega ei laekunud ühtegi vastust. Võib olla auhind ei tundnud ahvatlev, võib olla teadmised jätavad soovida. Õige (ja ainuke) vastus lõpuks saabus ja saan õnnitleda mängijat lugejat AllanP! Anna teada, millist võtmepaela soovid.
OK, auhind jagatud, jätkame õppetööga.
Teeoria juurde kuulub loodete praktiline mõõtmine. Selleks võrdlemisi järjestikku oli kaks praktilist harjutust.
Esimese jooksul me kalibreerisime rõhuandureid millega pärast veetaset mõõdeti. Kalibreerimiseks on ehitatud läbipaistvast torust anum, kuhu lastakse andur(id) mõõtelati küljes ja siis lastakse järk-järgult vesi välja. Lugem mõõtelatil ja anduril võrreldatakse.
Kuna antud juhul kalibreeritakse korraga kaks andurit, neid tuleb paigaldada võimalikult samale tasemele.

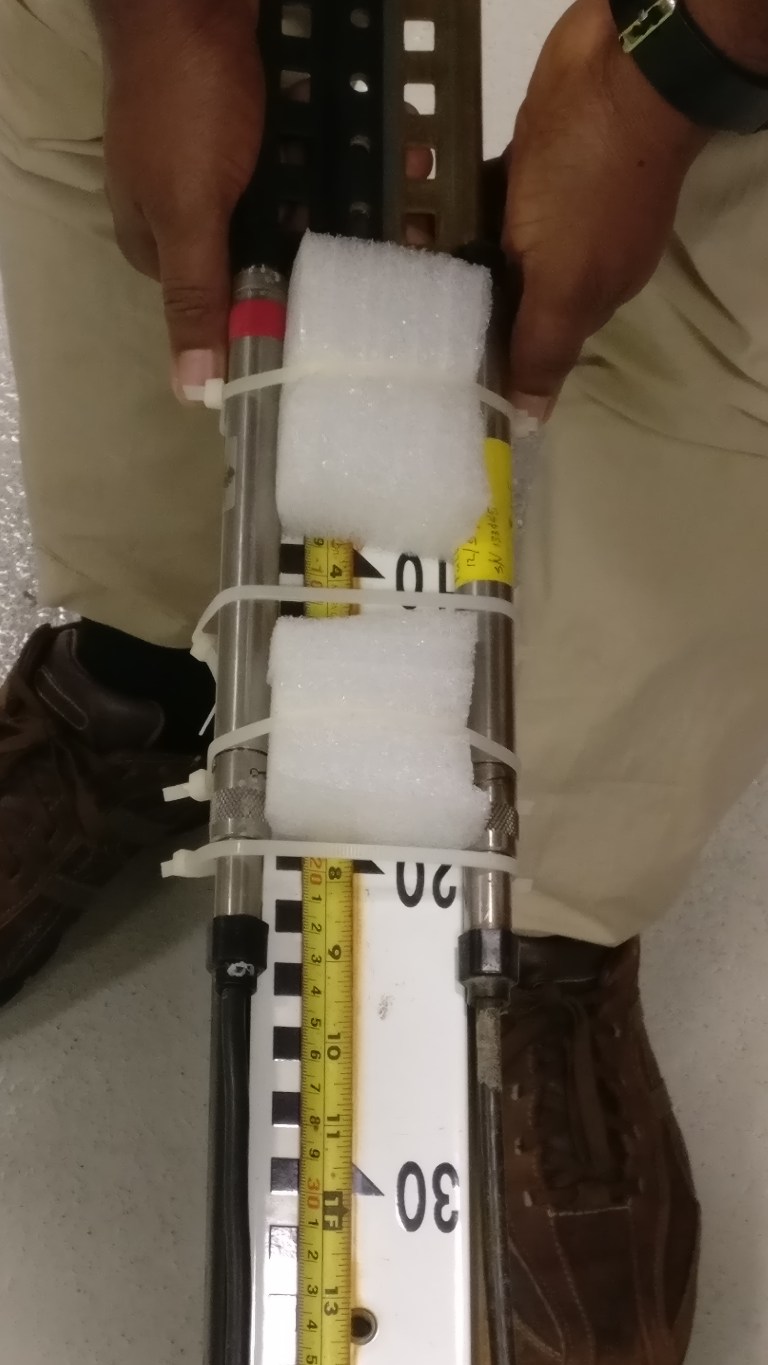

Kinnitamise käigus testitakse oskust käepärastest materjalidest meisterdada korralik kinnitus. Need valged vahttükid lõigati esimesest ettesatunud prügi küljest

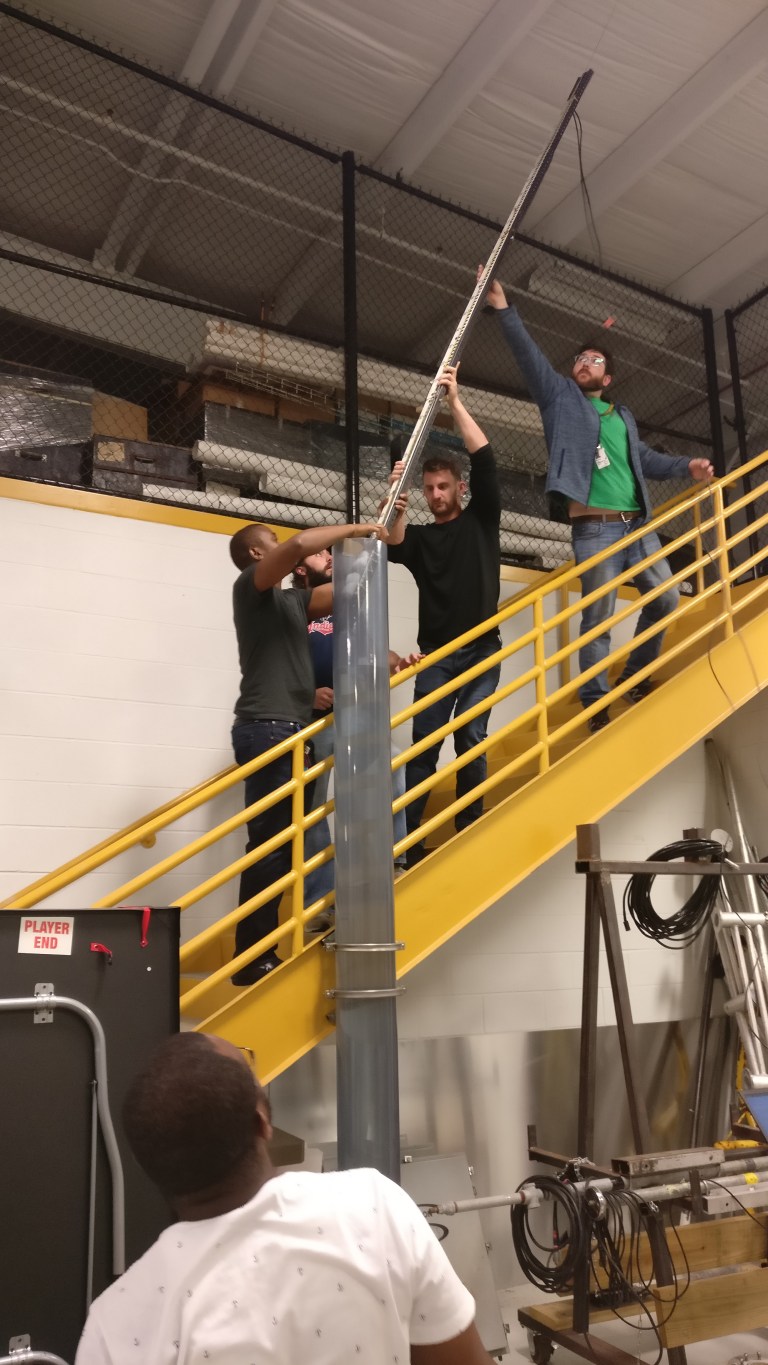

Välja tuli kohmakas konstruktsioon, mida ühiselt topiti torusse. Üleval rippuvad kaks andmekaablit

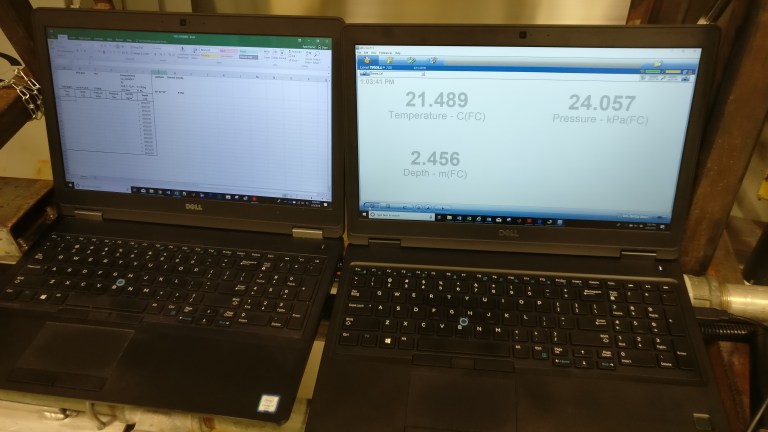

Parem arvuti näitab lugemit, vasakus neid pannakse kohe tabelisse kirja
Vesi lastakse tasapisi välja ja umbest 20cm taha tehakse peatus lugemi võtmiseks

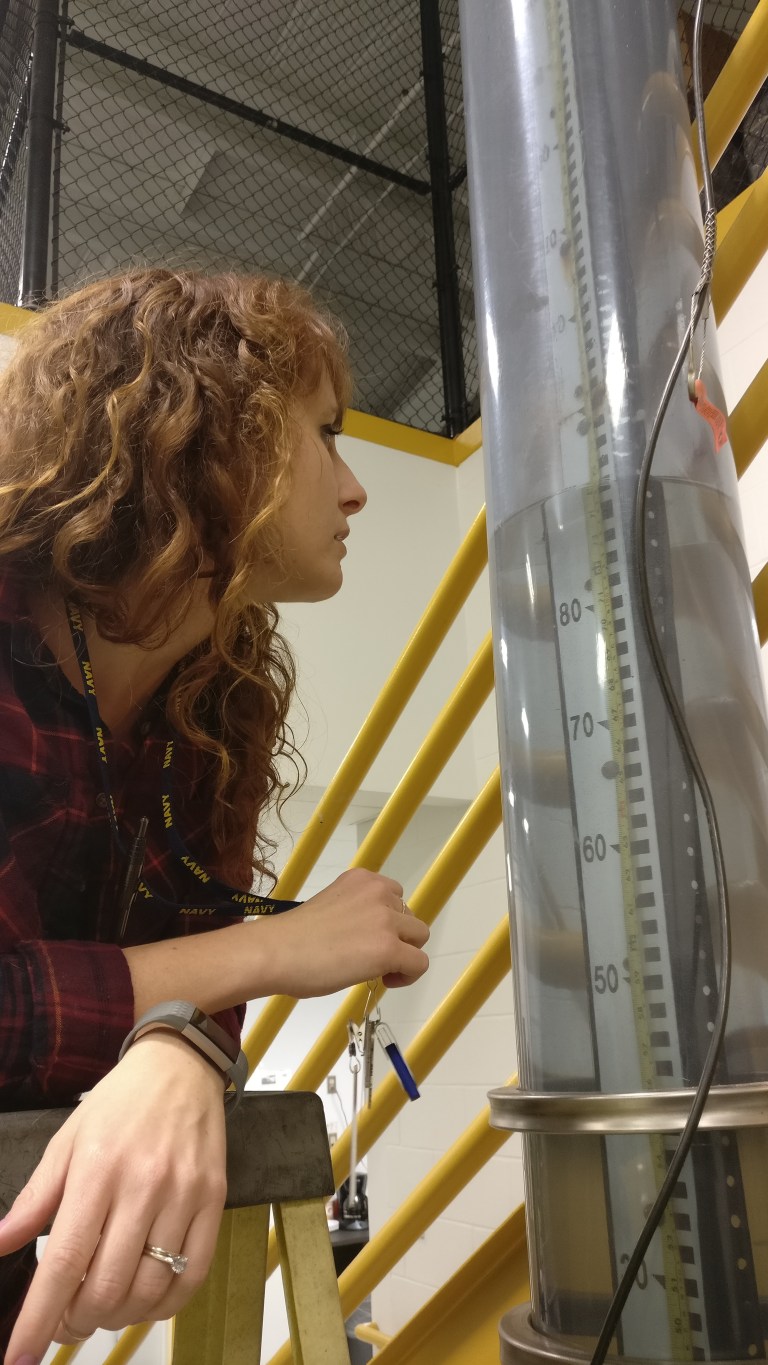

Toru kalibreerimisseade on kõrge, sellepärast alguses pidi ronima redelile, nagu siin teeb Rachel

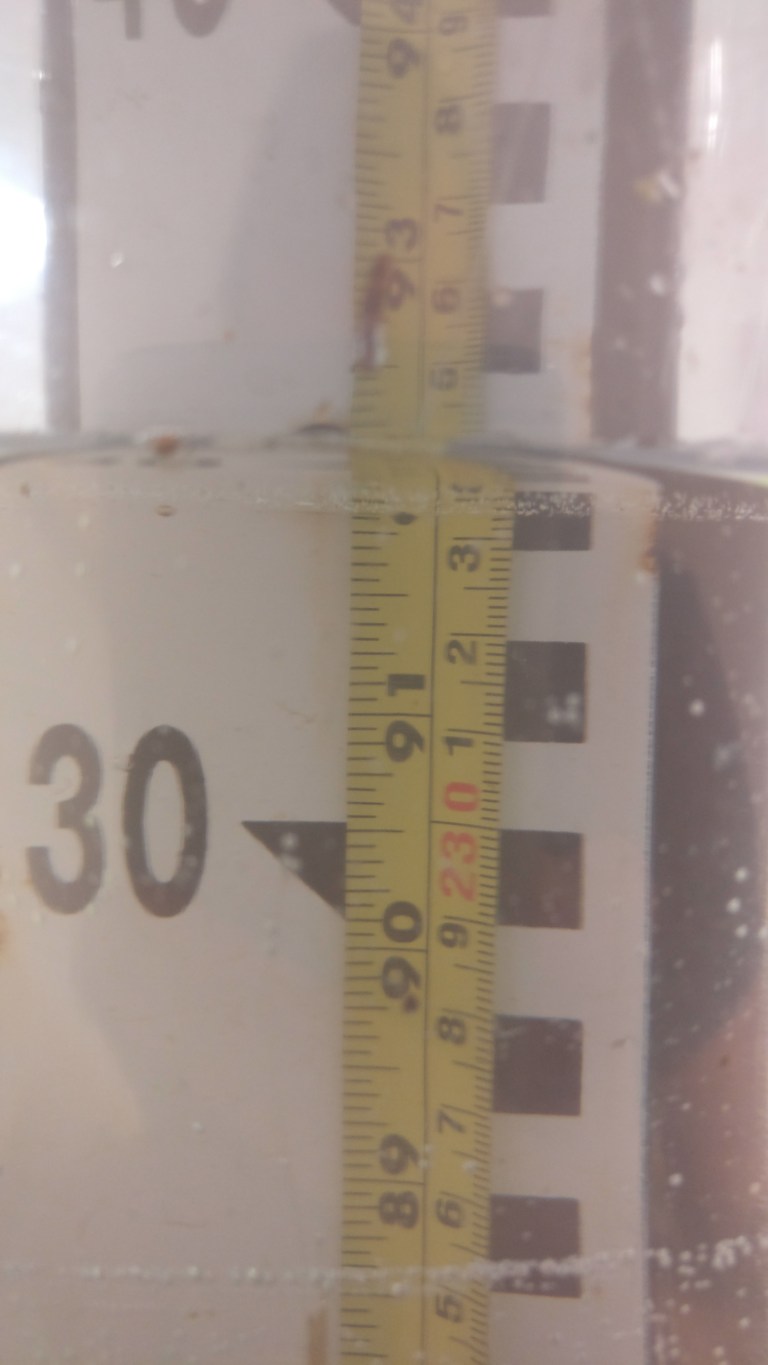

Lugemi võtmine on keerulisem kui tundub, sest valgus murdmine moonutab pilti

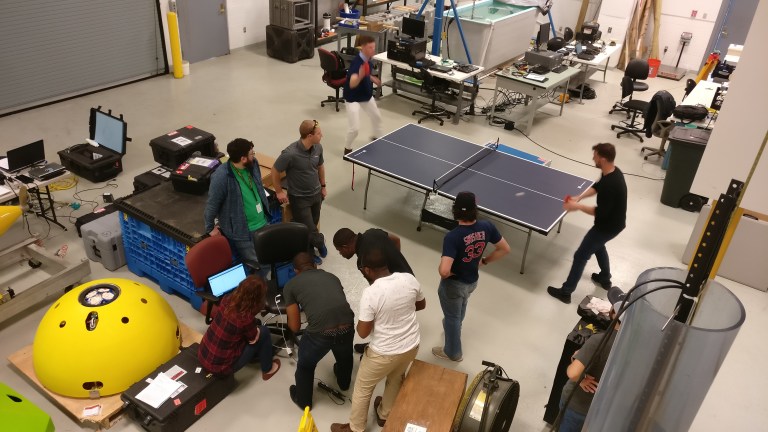

Kogu kirjeldatud protsess on aeganõudev, sellepärast vabad õppurid said lauatennist mängida
Kui andurid on kalibreeritud, võib neid paigaldada, aga kõigepealt veel üks kalibreerimine. Kui andur on paigas, siis seda peab nivellerima lähimasse geodeetilisse punkti.

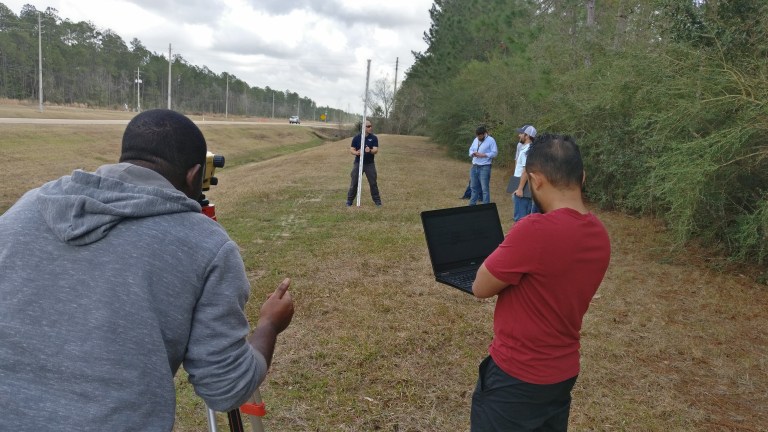

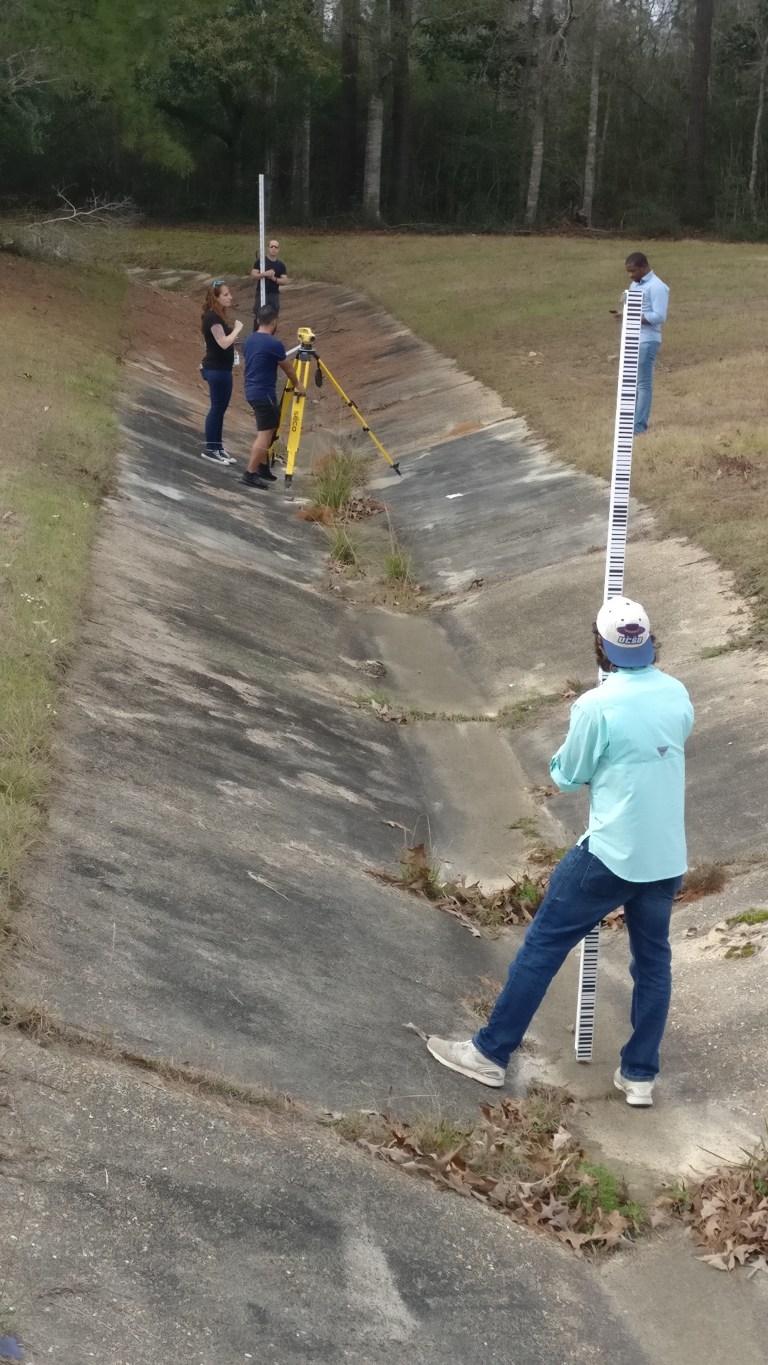

Siin toimub nivelliiri kollimaatori viga testimine. Spoiler: viga jäi lubatud piiridesse
Mõõtmiskoht oli jõe ääres. Kuna mereni on kõigest paarkümmend kilomeetrit, tõus ja mõõn ulatavad ka siia.
Kohal. Kaasas igasugune kraam: tööristad, kinnitusvahendid, nöör, ronimisrakmed, nivellir, latid, SVP, laud, elektrigeneraator, vesi, sääsetõrje ja päiksekreem

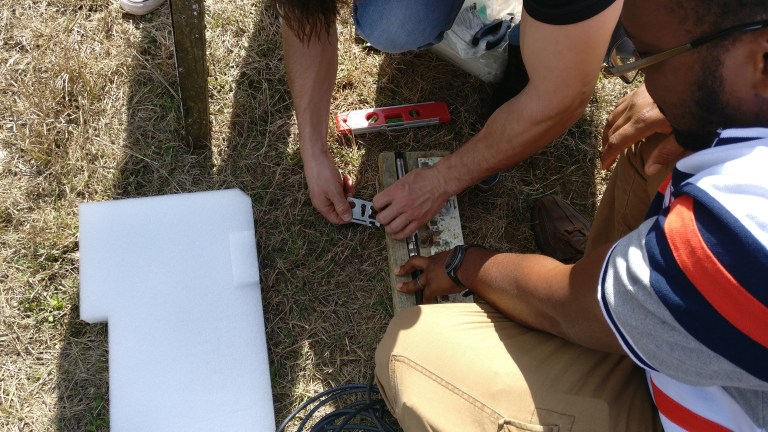

Tööriistu oli siiski vähe ja kruvikeeraja asemel tuli kasutada pangakaarti suurust töörista. Seekord andurid kinnitasime põhjalikumalt, sest nad jäävad sinna mitmeks nädalaks

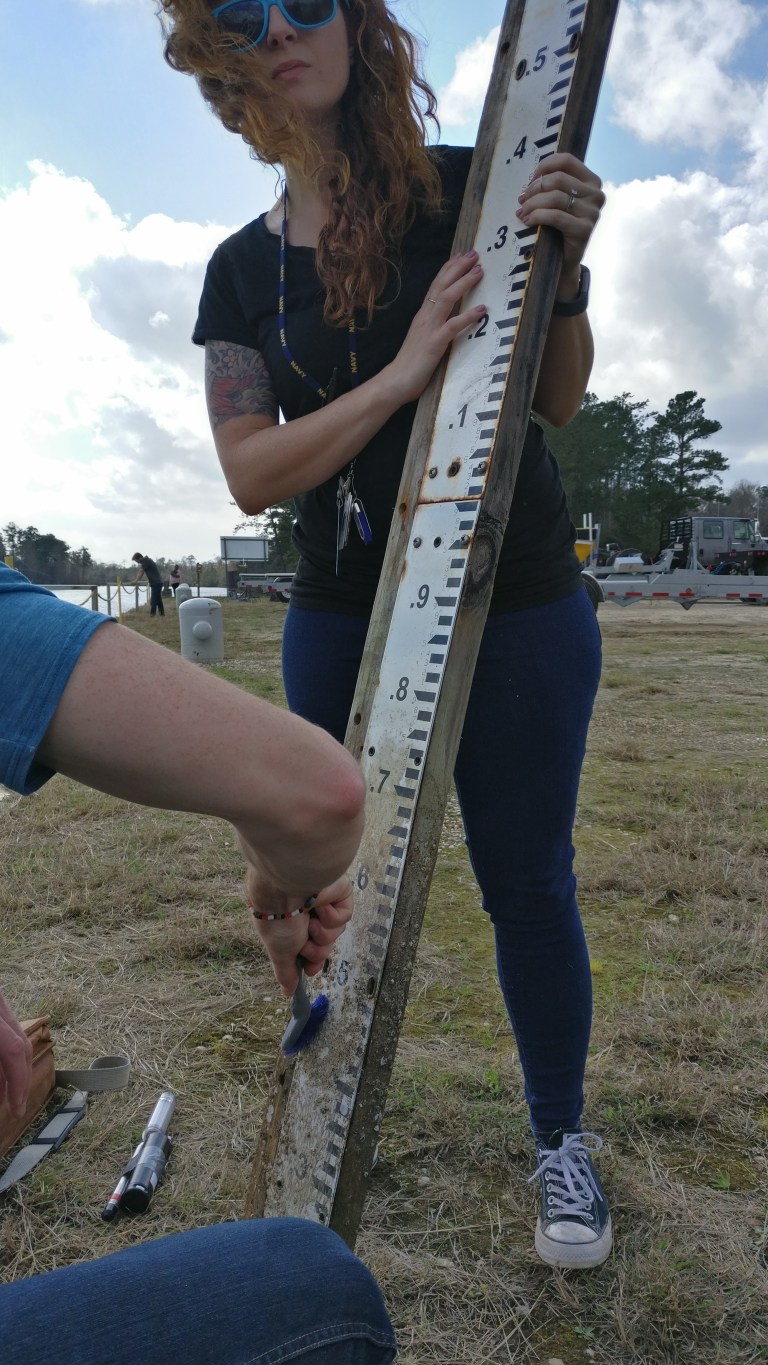

Paralleelselt anduritega võtame lugemid manuaalselt. Latid on eelmisest aastast kaetud mustusega, peame puhastama. Maas vedelb rõhuanduri ülemine osa, see kus on ühendus arvutiga
See on vist kõige keerulisem – rippudes nööri otsas, kinnitada laud anduriga võimalikult vertikaalselt ja niisugusel sügavusel, et mitte mingil juhul ei jääks kuivale. Laua ülemises osas on näha kruvi, millel lõpeb nivellerimiskäik
Ja nivelleerimine juba käib. Vastavalt NOAA standartidele viiest eri reeperitest tehakse käigud andurini

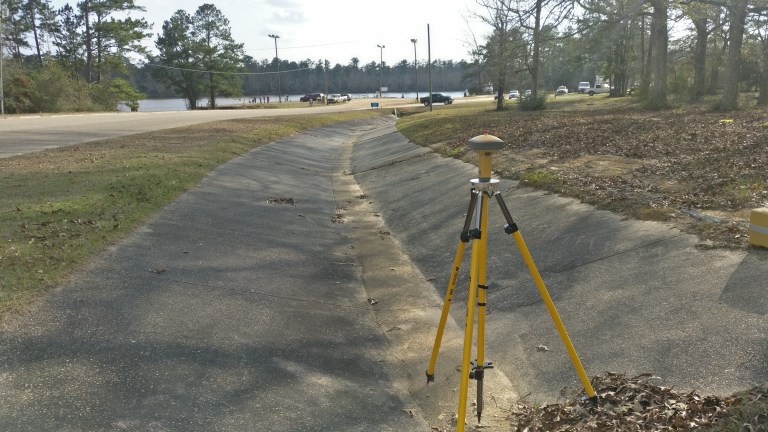

Ühe reeperi kohal seisab GPS vastuvõtja ja täpsustab selle kõrgust
Nivellerimine jõudis loogilisse lõppu

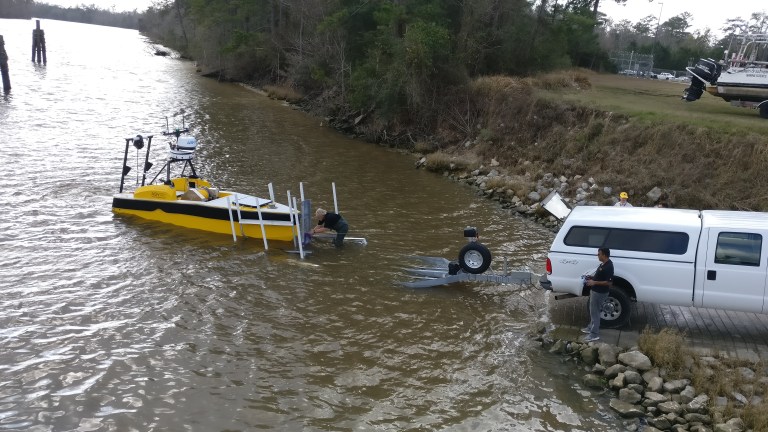

Samal ajal toodi testimiseks ASV, aga meisse see ei puutu
Masin ähvardab hüdrograafe koondamisega

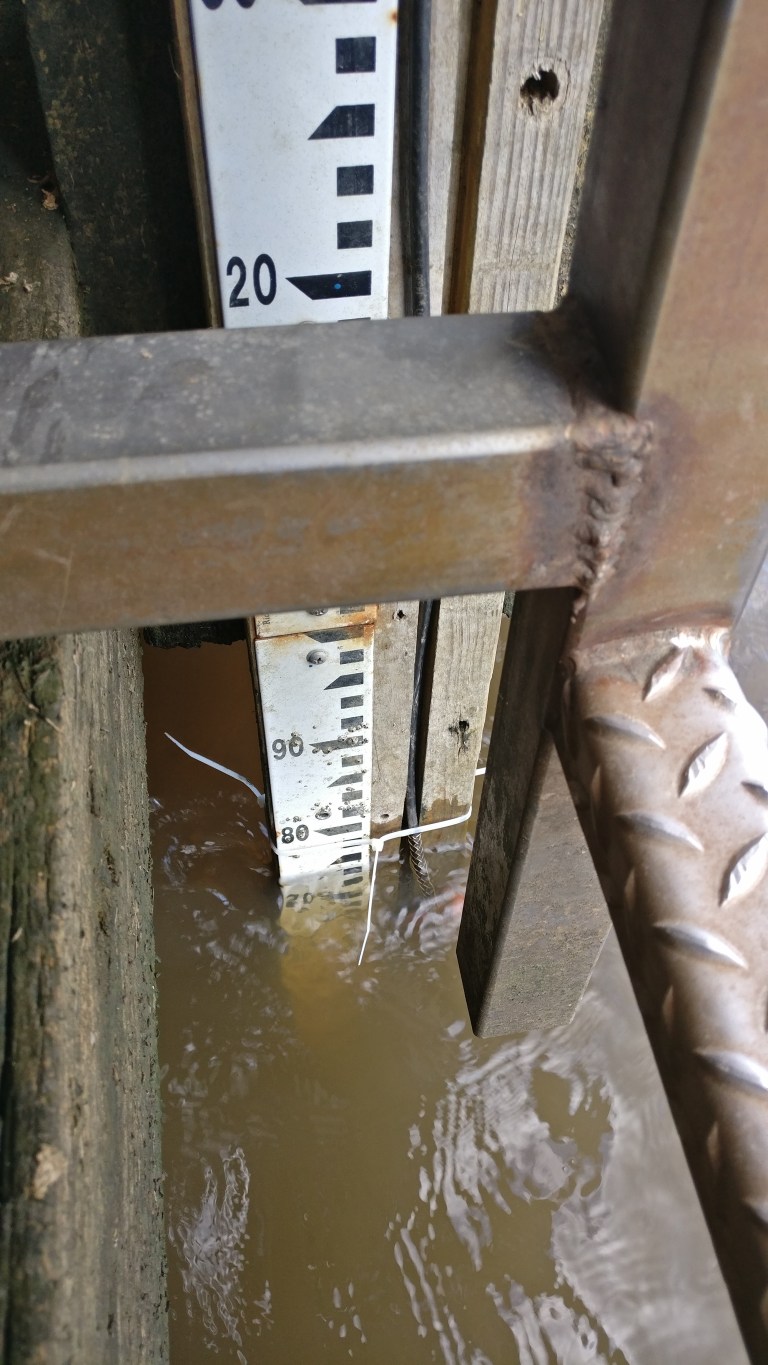

Andur on paigas ja mõõtmine algas. Alguses lainetas ja oli keeruline täpselt mõõta, siis jäi rahulikumaks

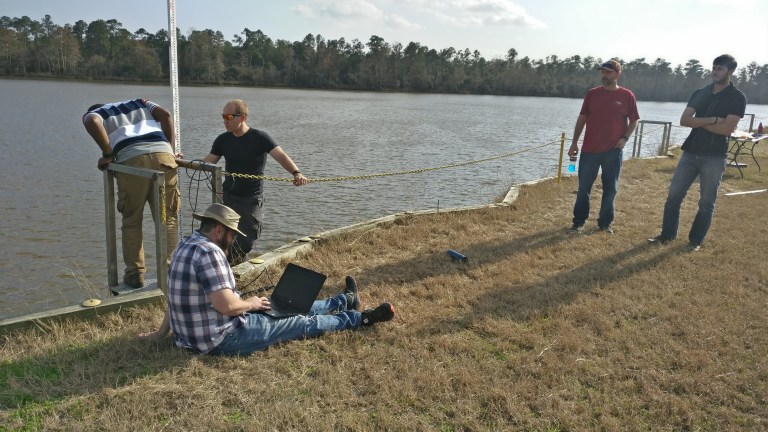

Kolm tundi! iga 6 minuti järel!! võtsime lugemid kahelt andurilt ja lisaks kolmandalt latilt manuaalselt. Iga kord ronides üles-alla mööda redelit!!!
Täiesti arusaadav, et selline ülesanne tüütas ja väsitas. Sellepärasst võtsin mugavama asendi

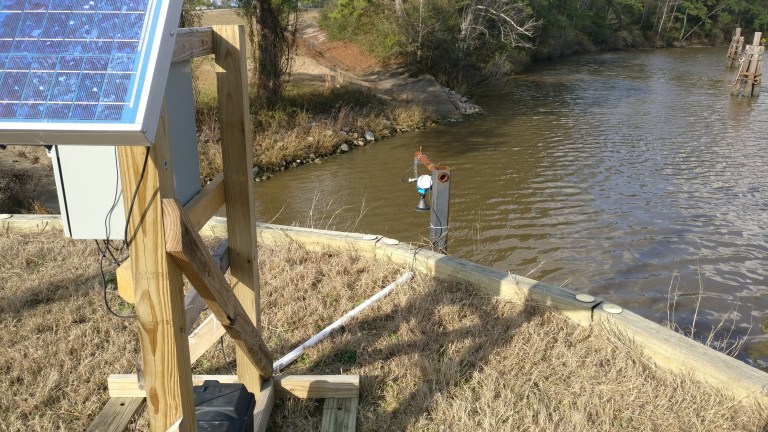

Kokku kestis see umbes 5 tundi. Samal ajal kõrval on püsiv veetaseme vaatluspost. NILE microwave radar sensor mõõdab kaugust veepinnani puutevabalt ja saab toided päikesepaneelilt.
Kogu see NILE konstruktsioon ühel pildil
